角向型波紋補償器四周的拉桿有什么用

角向型波紋補償器：補償器習慣上也叫膨脹節，或伸縮節，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成，屬于一種補償元件，在現代工業中用途廣泛。

角向型補償器平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限制）。角向型波紋補償器常用于這些行業：非金屬船舶制造；風能原動設備制造；錳礦、鉻礦采選；棉紡紗加工；刀剪及類似日用金屬工具制造；農藥制造；噴槍及類似器具制造；未列明食品制造；

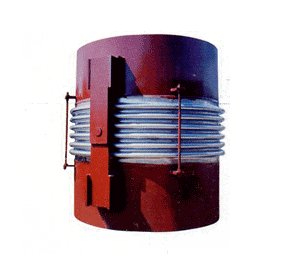

角向型波紋補償器的構造由接管，波紋管以及與接管相連的一對鉸鏈構成。它只能吸收單平面的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用，同時鉸鏈具有承受內壓推力能力，這個便是角向型波紋補償器的工作原理及產品構造。但是更重一點是角向型波紋補償器對管架設計有嚴格的要求，角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限制）。 裝有一組鉸鏈補償器的管段，其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。
