旋轉補償器工作和密封原理是什么

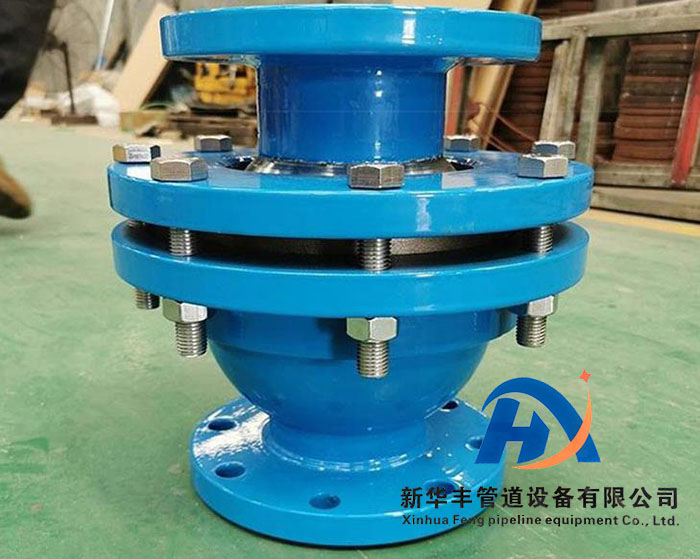

　旋轉補償器由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓壓簧組合、填料壓蓋構成，并配有相應的滾珠。前幾天有位客戶打電話問到旋轉補償器在工作時會旋轉嗎？新華豐補償器廠家在這里就旋轉補償器原理動畫為大家講解一下。

　　旋轉補償器采用的是先將密封材料用壓機模壓成型，成型要求密度不要太大，保持可塑性。然后將填料圈N圈（根據產品要求）放入填料腔中，加入一些抗氧化成分，然后用液壓機在一定壓力下進行二次成型（液壓機在強度和均勻性方面優于手動扳手工藝），從而使填料環一體化，從而提高填料的密度，提高填料的密封性能，保證產品在15-20年內能滿足產品不滲漏的要求。

　　旋轉補償器的工作原理：

　　旋轉補償器工作時通常成對安裝。它由兩個或兩個以上的旋轉體（旋轉筒體）、四個90C彎頭和中間旋轉臂的短管組成。工作原理：通過外力改變旋轉臂的位置，達到補償?shù)哪康?。?yōu)點：設計方便簡單，補償量大，無盲板力，布置方式靈活多樣，工程造價低，壓降、溫降小等。

　　旋轉補償器密封原理：

　　高壓自密封旋轉補償器內部有兩種密封材料。當管道內壓力較低時，環密封圈主要用于保證管道內介質不泄漏。當壓力逐漸增大時，一般大于0.3MPa，由于旋轉補償器兩端彎頭產生的對向盲板張力，端面緊環自然受壓，介質壓力越高，密封效果越好，自密封效果越好。

旋轉補償器的應用范圍及優點：

　　1、用于熱力管道的熱膨脹補償，其補償能力是補償器的5-10倍。

　　2、用于冶金設備（如高爐、轉爐、電爐、加熱爐等）汽化冷卻系統中作萬向節用。

　　3、它用于建筑物的各種管道中，以防止因地基或振動不均勻沉降而損壞管道。
