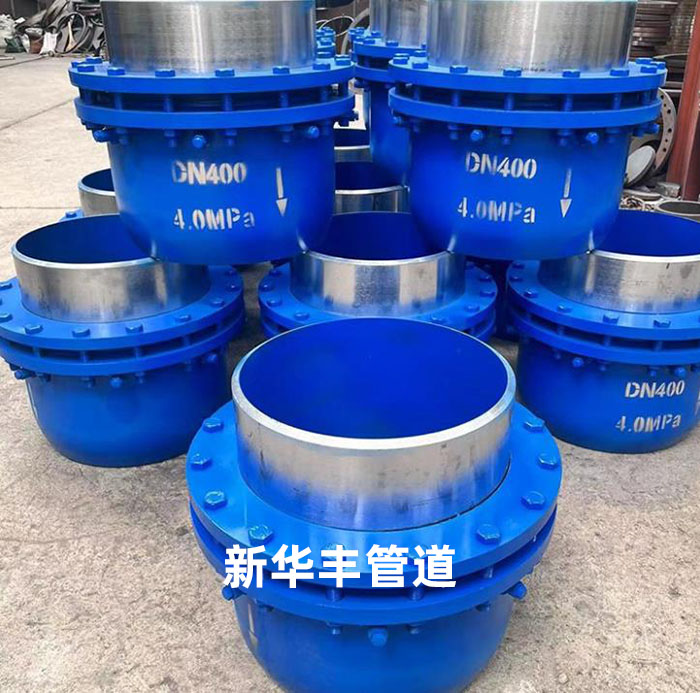

高壓自密封旋轉補償器的作用是借其旋轉來吸收熱力管道的熱位移

     高壓自密封旋轉補償器的作用是借其旋轉來吸收熱力管道的熱位移，以起到熱補償?shù)淖饔?。因此旋轉筒結構是否合理是至關重要的。高壓自密封旋轉補償器的整體優點，技術上采用完全不同其他補償器的非傳統原理。壓力和密封力兩者結合的方式，組合成一個外圓密封結構。其中的密封材料，使用國內很*的密封材料，理論上可以使用在整1000度溫差中，即-200℃~800℃的環境中。本產品采用為科學的密封結構，通過減少密封面及密封材料雙重摩擦力下，可以保證10年內的材料不需要在裝。

    補償器選擇的壓力等級為:01.6 , 2.5 , 4.0 ,6.0 ,10.0 MPa等級別。負壓和高壓為特殊工況下的參數，可定制。補償器選擇的溫度級別為:-60——350,400℃,500℃等級別，低溫或高溫為特殊情況下的參數，可定制。補償器本體材料應根據使用工況和設計參數選定，一般與管道材質相同。

旋轉補償器的安裝要求

補償器的布置。①補償器可以布置在架空管線間、地埋管線間、架空和地埋結合處、高管位和低管位處、直角轉彎處、非直角轉彎處等，且布置位置的隨意性很大，不影響補償效果;②直線路徑中補償器布置時，在補償器前、后將直線管道向兩側打折布置，形成a夾角(一般為135℃和150℃)，兩側斜出的距離為設計所需的L值;③耐高壓自密封旋轉補償器根據現場情況可以向上、向下或轉過900側向布置。

自密封旋轉補償器的選型的一般規定：

1)確定一種組合型式后，根據現場情況和管道的剛度，先設定力偶臂L的值(一般為1.5一6m），計算兩固定支架(點)之間的膨脹長度△L(該膨脹圍繞中心0旋轉)，按三角函數計算出旋轉角θ的大值，一般不超過表中的推薦值為宜，如大于推薦值時，應適當增加力偶臂L值。

2) H值。H值為GSJ-V旋轉筒本體高度，不含加2個彎頭的高度，在通常應用中，選擇1.5D的標準彎頭，特殊情況也可以選擇的彎頭以降低H值。

旋轉補償器的結構：

3) y值。值為GSJ-V旋轉筒在力偶臂轉到0.5θ時產生的向外側偏移大值，因?yàn)閥不能過大，設計中將L值適當放大。

4)導向支架。由于耐高壓自密封旋轉補償器的補償能力特別大，所以在長距離的管線中應適當?shù)脑O(shè)置導向支架。

5)滾動支架。由于耐高壓自密封旋轉補償器補償能力特別大，所以補償器工作時在近補償器處的管道位移量特別大，一般可以采用滾動支架形式布置在長距離移動的架空管線中，使得設計方便，摩擦力降低。地埋管線同此，宜采用滾動型式為宜。

6)耐高壓自密封旋轉補償器的旋轉力偶的摩擦力矩及其推力。組合旋轉式補償器的力偶臂L應根據現場實際情況確定，一般取1.5——6m。力偶臂和一對大小相等方向相反的力相互垂直。
